甲賀忍法帖・バジリスク2
設定例 | |
G1 | P |
G2 | L |
G3 | L |
G4 | L |
S1 | L |
S2 | H |
S3 | H |
S4 | - |
S5 | - |
S6 | - |
S7 | H |
H1 | L |
H2 | L |
H3 | L |
PS | 0 |
PH | 0 |
I/O設定の考え方

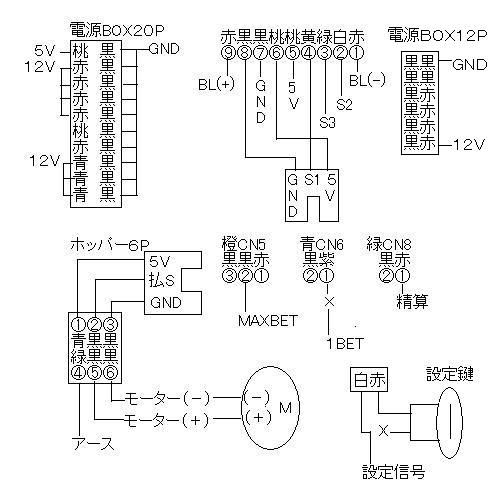

甲賀忍法帖・バジリスク2はメダルセンサーが3回路です
センサ1・センサ2・センサ3のそれぞれの本体側にスマートボード出力を配線し、ロジックを設定します
(1)まず通常の状態を把握してください
@アナログテスタを電圧計測モードにあわせます(この場合、DC5Vが計測できるレンジ)
A黒の電極をGNDに
B赤の電極でメダルセンサの電圧を計測します
Cセンサ1は0Vでメダル通過時にテスタの針が動きます。上に動きます→アクティブハイです。つまり、ノーマルローでスマートボードS1=L
Dセンサ2は5Vでメダル通過時にテスタの針が動きます。下に動きます→アクティブローです。つまり、ノーマルハイでスマートボードS1=H
Eセンサ3は5Vでメダル通過時にテスタの針が動きます。下に動きます→アクティブローです。つまり、ノーマルハイでスマートボードS1=H
F赤の電極で払出センサの電圧を計測します
GCREDITSに点数が表示されている状態で精算ボタンを押します
Hメダルが払い出されて払出センサは0Vでメダル払出時にテスタの針が動きます。上に動きます→アクティブハイです。つまりノーマルローでスマートボードH2=L
